康宁显示科技(中国)有限公司项目综合电力工程SCADA监控系统项目

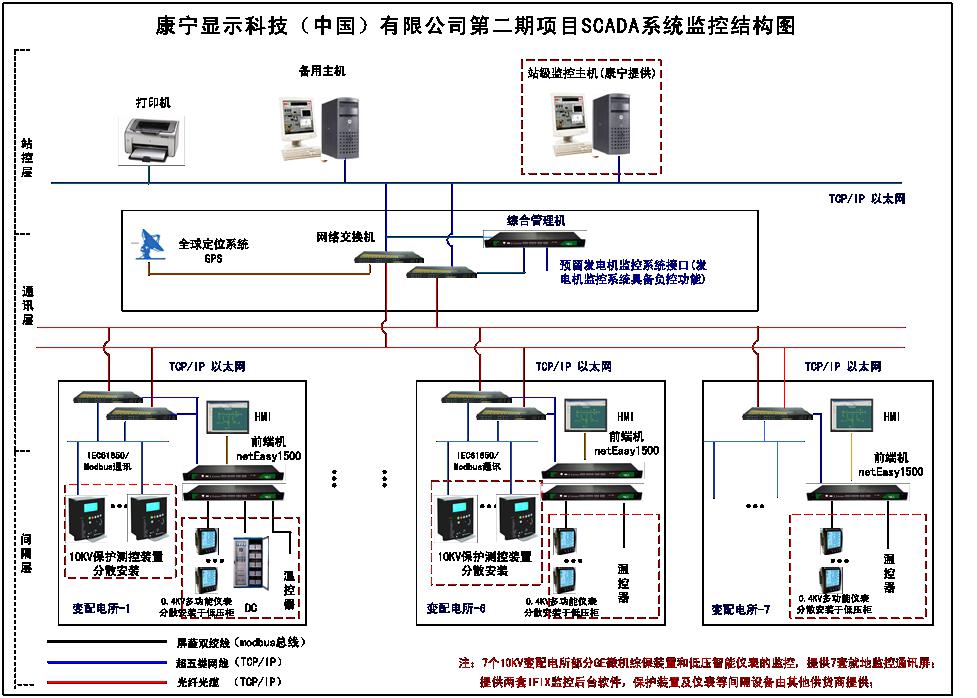

　　本工程变配电监控系统建立在标准通讯网络基础上，实现对高低压进线配电柜、电动机等其他智能设备运行的监控。整个系统采用分层分布式结构，分为站控层、通讯层和间隔层3层。间隔层设备按照不同的电压等级和电气间隔单元，以相对独立的方式集中布置在主控室和高压开关设备控制小室，各微机保护监控装置均采用进口微机保护监控装置（支持IEC61850标准）安装于10KV高压开关柜中，在站控层及网络失效的情况下，间隔设备层仍能独立完成间隔层的监测和断路器控制功能。各微机保护监控装置通过光纤跳线连接到变配电所通讯屏的交换机上（通过电缆桥架一端连接保护一端连接交换机），数据集中后通过智能通讯网关采集数据，集中处理。网络控制层采用TCP/IP工业以太网光纤环网，站控层采用符合变电站自动化系统IEC61850标准的系统，通过不同设备与系统间的无缝通信集成和连接，优化控制功能并确保设备操作正确性。监控中心站控层配置IFIX监控软件实现全厂7个配电车间的集中监控。
　　本工程各站内智能仪表、直流屏及低压设备等通过netEasy1500智能通讯网关采集，数据集中处理后接入IFIX监控系统，避免了施工中应对不同厂家的不同通讯规约的烦恼，简化的工程实施的复杂性，大大提高了系统运行的稳定性。各站设备集中组屏安装于变配电室内，个站通过光纤通道连接到集控室综合通讯屏中，实现网络层的通讯。监控系统采集数据，分析整理后显示并存储，打印报表和生成曲线等，实现实时监控及历史数据存储等功能。
